油浸式变压器
一、产品介绍
输配电系统从遥远的发电厂将电能通过调节输送给用户，电能经高压输电线的传输，然后在几级变电站降压后，才能适合用户使用。位于最终电力用户附近的配电变压器最终将电压降到合适值。将电压降低到电气设备工作电压的变压器称为配电变压器，该类变压器作为日常照明和工厂动力用，一般低压为0.4kV及以下。配电变压器容量较小,一般在2500 kVA及以下，一次电压也较低, 都在35 kV及以下。
二、产品特点
1.油箱

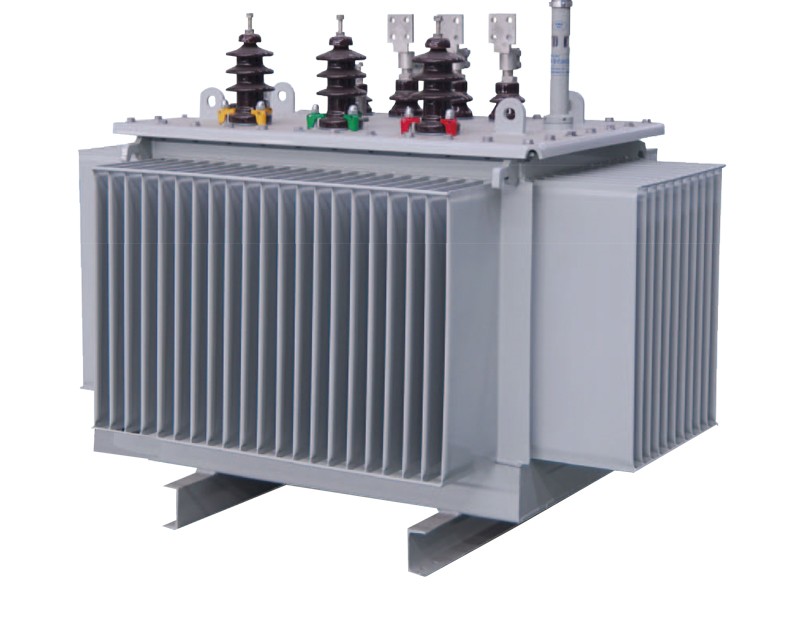

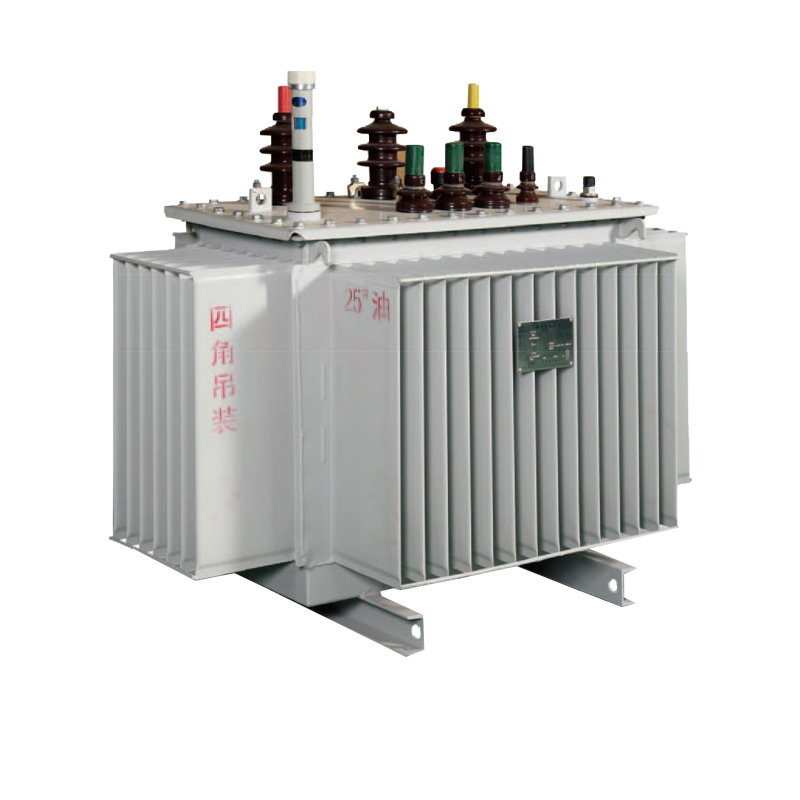

我公司生产的S11-M、S13-M型全密封配电变压器采用波纹油箱，取消了储油柜，波纹散热片不但具有冷却功能，而且具有“呼吸”功能，波纹散热片的弹性可以补偿因温度升降而引起的变压器油体积的变化。由波纹油箱本体的翅板作为散热胀缩元件，使变压器油与大气完全隔离，外界水份和空气无法进入油箱，从而减缓了绝缘材料的老化速度，产品运行前不需作吊心检查，投入运行后免除维护与保养，极大提高了变压器运行的可靠性和使用寿命。
2.铁芯
铁芯选用高导磁晶粒取向冷轧硅钢片。铁芯为新式铁芯，全斜接缝迭积式铁芯，其铁芯柱为多级阶梯的圆截面，铁轭与铁芯为等截面。另外，S13-M型变压器也可以选择立体卷铁芯产品。
3.绕组
绕组采用瓦楞油道，不浸漆工艺，紧缩带绑扎；绕组均为同心式线圈；高压绕组具有对应分接电压要求的抽头，引至分接开关上，开关安装在邮箱上， 且需要切断电源后方可变换分接电压。
4.安全保护装置
30～2500kVA变压器装有压力释放阀；根据用户需求可安装具有报警和跳闸端子的气体继电器。
5.油温测量装置
变压器均装有玻璃温度计的管座，管座设在邮箱顶部，伸入油内120±10mm；1000～2500kVA变压器装有户外式信号温度计。
三、执行标准
GB1094.1-2013 《电力变压器 第1部分 总则》
GB1094.2-2013 《电力变压器 第2部分 温升》
GB1094.3-2003 《电力变压器 第3部分 绝缘水平、绝缘试验和外绝缘空气间隙》
GB1094.5-2003 《电力变压器 第5部分 承受短路的能力》
GB/T6451-2008 《油浸式电力变压器技术参数和要求》
四、正常使用条件
高气温 +40℃
热月平均温度 +30℃
热年平均温度 +20℃
低气温 -25℃
海拔不超过 1000m
安装环境无明显的污秽
户外安装
五、产品型号意义
六、10kV级油浸式配电变压器技术参数
10kV级S13-M型平面卷铁心无励磁调压配电变压器外形示意图
1.S11型10kV级无励磁调压配电变压器技术数据表
|
额定容量（KVA） |
电压组合 (kV) |
联结组标号 |
空载电流 (%) |
空载损耗 (kW) |
负载损耗 (kW) |
短路阻抗(%) |
外型尺寸（mm） |
重量（kg） |
轨距(mm) |
|||||
|
高压 |
分接范围 |
低压 |
L |
W |
H |
油重 |
总重 |
A×B |
||||||
|
30 |
6 6.3 10 10.5 11 |
±5%
或 ±2×2.5% |
0.4 |
Yyn0 或 Dyn11 |
1.5 |
80 |
630 |
4 |
850 |
500 |
900 |
80 |
350 |
400×400 |
|
50 |
1.3 |
100 |
910 |
920 |
550 |
980 |
110 |
450 |
400×400 |
|||||
|
63 |
1.2 |
110 |
1090 |
950 |
700 |
1050 |
150 |
550 |
400×400 |
|||||
|
80 |
1.2 |
130 |
1310 |
1000 |
750 |
1050 |
180 |
600 |
400×400 |
|||||
|
100 |
1 |
150 |
1580 |
1000 |
750 |
1080 |
180 |
650 |
400×400 |
|||||
|
125 |
1 |
170 |
1890 |
1050 |
750 |
1180 |
190 |
750 |
550×550 |
|||||
|
160 |
1 |
200 |
2310 |
1200 |
800 |
1200 |
200 |
880 |
550×550 |
|||||
|
200 |
1 |
240 |
2730 |
1250 |
850 |
1200 |
210 |
1000 |
660×660 |
|||||
|
250 |
0.9 |
290 |
3200 |
1250 |
850 |
1250 |
250 |
1100 |
660×660 |
|||||
|
315 |
0.9 |
340 |
3830 |
1300 |
900 |
1300 |
300 |
1300 |
660×660 |
|||||
|
400 |
0.8 |
410 |
4520 |
1350 |
900 |
1350 |
320 |
1500 |
660×660 |
|||||
|
500 |
0.8 |
480 |
5410 |
1400 |
1000 |
1350 |
350 |
1800 |
820×820 |
|||||
|
630 |
0.6 |
570 |
6200 |
4.5 |
1550 |
1050 |
1400 |
380 |
2200 |
820×820 |
||||
|
800 |
0.6 |
700 |
7500 |
1750 |
1150 |
1500 |
450 |
2500 |
820×820 |
|||||
|
1000 |
0.6 |
830 |
10300 |
1800 |
1250 |
1600 |
500 |
2700 |
820×820 |
|||||
|
1250 |
0.5 |
970 |
12000 |
1850 |
1350 |
1700 |
550 |
3200 |
820×820 |
|||||
|
1600 |
0.5 |
1170 |
14500 |
1950 |
1400 |
1800 |
650 |
3800 |
820×820 |
|||||
|
2000 |
0.4 |
1360 |
18300 |
5 |
2150 |
1400 |
2050 |
700 |
4400 |
820×1070 |
||||
|
2500 |
0.4 |
1600 |
21200 |
2250 |
1400 |
2250 |
800 |
5700 |
820×1070 |
|||||
2.S13型10kV级无励磁调压配电变压器技术数据表
10kV级S13-M型立体卷铁心无励磁调压配电变压器外形示意图
|
额定容量（KVA） |
电压组合 |
联结组标号 |
空载电流 (%) |
空载损耗 (W) |
负载损耗 (W) |
短路阻抗(%) |
||
|
高压 (kV) |
分接范围 |
低压 (kV) |
||||||
|
30 |
6 6.3 10 10.5 11 |
±5% 或 ±2×2.5% |
0.4 |
Yyn0 或 Dyn11 |
0.35 |
80 |
630/600 |
4 |
|
50 |
0.3 |
100 |
910/870 |
|||||
|
63 |
0.25 |
110 |
1090/1040 |
|||||
|
80 |
0.24 |
130 |
1310/1250 |
|||||
|
100 |
0.22 |
150 |
1580/1500 |
|||||
|
125 |
0.21 |
170 |
1890/1800 |
|||||
|
160 |
0.2 |
200 |
2310/2200 |
|||||
|
200 |
0.19 |
240 |
2730/2600 |
|||||
|
250 |
0.18 |
290 |
3200/3050 |
|||||
|
315 |
0.17 |
340 |
3830/3650 |
|||||
|
400 |
0.16 |
410 |
4520/4300 |
|||||
|
500 |
0.16 |
480 |
5410/5150 |
|||||
|
630 |
0.15 |
570 |
6200 |
4.5 |
||||
|
800 |
0.15 |
700 |
7500 |
|||||
|
1000 |
0.14 |
830 |
10300 |
|||||
|
1250 |
0.14 |
970 |
12000 |
|||||
|
1600 |
0.12 |
1170 |
14500 |
|||||
