干式变压器
一、产品概述

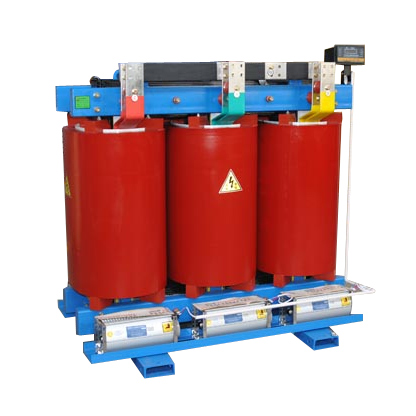

SC(B)13型系列环氧浇注无励磁调压干式变压器是用带填料的F级或H级环氧树脂混合料，经真空薄膜脱气后，在真空和压力下，薄层浇注内外表面放在玻璃丝成型网增强的高低压线圈。呈一种机械强度、电气强度、耐热强度很高的干式变压器。是城市电网改造的优良产品，特别适用于高层建筑、机场、电站、商业中心等要求防火、防爆、防潮的重要场所。
二、产品特点
1、阻燃、防爆、无污染、免维修、可分散安装在负荷中心，降低投资造价，节约费用。
2、损耗低，节电效果好，带来了运行上的经济实惠。
3、局部放电量小于10PC，线圈不吸潮，不吸尘，机械强度高，可靠性好。节约费用。
4、抗短路，耐雷电冲击性能好。
5、外壳采用不锈钢、冷板和铝合金三种材料,类型分拔风式、散热式，进出线可以上进上出，下进上出，下进下出。
6、变压器可按用户需要带有温度控制和温度显示系统,可和温控系统配合使用。
三、订货须知
订货时请提供下列参数：
1、产品型号
2、额定容量
3、电压组合
4、调整范围
5、频率
6、联结组标号
7、短路阻抗
8、特殊要求的产品，注明技术要求
四、技术性能参数
SC(B)13系列10kV三相树脂绝缘干式配电变压器技术数据表
| 额定 | 额定电压 | 联结 | 空载电流（%） | 空载损耗（W） | 负载损耗（W）（75℃） | 阻抗电压（%） | |
| 容量 | 组别 | ||||||
| (kVA) | 高压（kV） | 低压（kV） | |||||
| 30 | 6 | 0.4 | Yyn0 | 2 | 135 | 640 | 4 |
| 50 | 2 | 195 | 900 | ||||
| ±2×2.5% | Dyn11 | ||||||
| 870 | |||||||
| 80 | 或 | 1.5 | 265 | 1240 | |||
| 100 | 1.5 | 290 | 1410 | ||||
| 125 | 6.3 | 1.3 | 340 | 1660 | |||
| 160 | 1.3 | 385 | 1910 | ||||
| 200 | ±2×2.5% | 1.1 | 445 | 2270 | |||
| 250 | 1.1 | 515 | 2480 | ||||
| 315 | 或10 | 1 | 635 | 3120 | |||
| 400 | 1 | 705 | 3590 | ||||
| 500 | ±2×2.5% | 1 | 835 | 4390 | |||
| 630 | 0.85 | 965 | 5290 | ||||
| 630 | 0.85 | 935 | 5360 | 6 | |||
| 800 | 0.85 | 1090 | 6260 | ||||
| 1000 | 0.85 | 1270 | 7310 | ||||
| 1250 | 0.85 | 1500 | 8720 | ||||
| 1600 | 0.85 | 1760 | 10500 | ||||
| 2000 | 0.7 | 2190 | 13000 | ||||
| 2500 | 0.7 | 2590 | 15400 | ||||
| 1600 | 0.85 | 1760 | 11600 | 8 | |||
| 2000 | 0.7 | 2190 | 14300 | ||||
| 2500 | 0.7 | 2590 | 17000 | ||||
